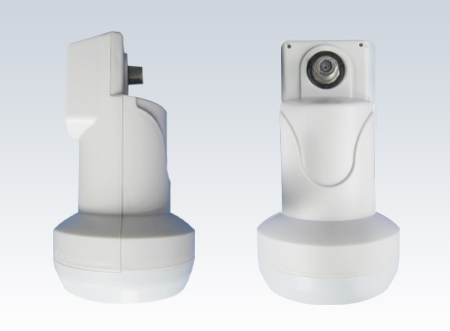

SKF-S
| Modelo |
SKF-S |
| Entrada Frecuencia. Rango (R.F.) |
Baja-Banda |
10.7~11.7GHz |
| Alta-Band |
11.7~12.75GHz |
| Salida Frecuencia. Rango ( I.F.) |
Baja-Banda |
950~1950MHz |
| Alta-Banda |
1100~2150MHz |
| Frecuencia Local |
Baja-Banda |
9.75GHz |
| Alta-Band |
10.6GHz |
| Tipo de reflector |
Offset |
| F/D Proporción |
0.6 |
| Soporte de Bocina de Alimentación |
40mm(Standard Size) |
| LO Precisión Inicial |
±1.0MHz |
| LO TEMP. Deriva |
±3.0MHz |
| Figura de Ruido |
0.8dBi |
| Salida VSWR |
2:1 |
| LO Fase del Ruido |
@ 1K Hz |
-55 dBc/Hz |
| @ 10K Hz |
-80 dBc/Hz |
| @ 100K Hz |
-95 dBc/Hz |
| Ganancia de conversión |
55 dB(Typ) |
| Ganancia Planitud Durante toda la banda |
8 dB(Typ) |
| Ganancia Planitud @ cualquier 26MHZ Ancho de Banda |
±0.75 dB |
| Cruce Polarización.Aislamiento |
18 dB |
| Rechazo de Imagen |
40 dB |
| O/P 1dB Punto de compresión |
|
| Voltaje de Funcionamiento |
Vertical |
11~14.5 VDC |
| Horizontal |
16~20 VDC |
| Banda Interruptor |
Alta-Banda |
22 Khz |
| DC Consumo de Corriente( 11 ~ 20V ) |
110 mA |
| Temperatura de Funcionamiento |
-30~60℃ |
| Temperatura de Almacenamiento |
-40~70℃ |
| Salida Impedancia ( para STB) |
75Ω F-Connector |
